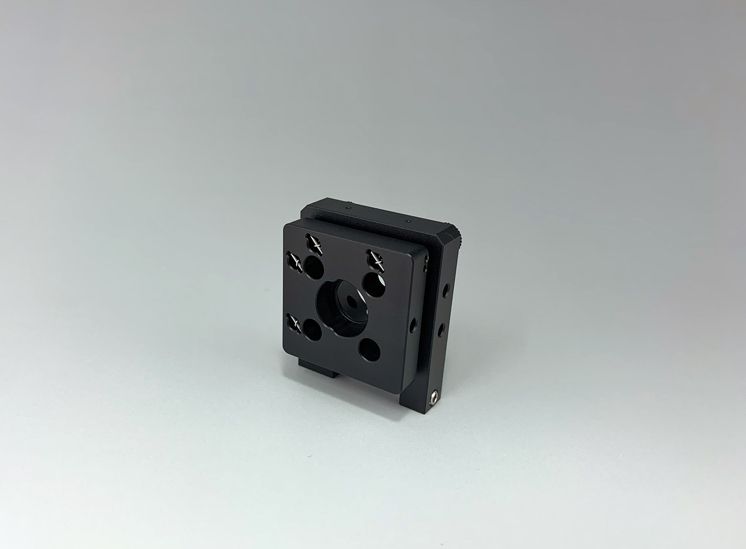

西格玛光机C16-CU-KNH-12.7笼式积木兼用0°入射反射镜镜架

西格玛光机C16-CU-KNH-12.7笼式积木兼用0°入射反射镜镜架，用于积木式显微镜尺寸为φ12.7mm的0°入射反射镜镜架。

西格玛光机C16-CU-KNH-12.7笼式积木兼用0°入射反射镜镜架

主要材料　　　　　　铝合金

适用元器件外径　　　φ12.7mm

导杆直径(间距)　　　φ4mm （16x16mm）

调整轴数　　　　　　3

调整范围(俯仰)　　　±3°

调整范围(方位)　　　±3°

适用元器件厚度　　　3～6mm

入射角度　　　　　　0°

表面处理　　　　　　黑色氧化

分辨率(俯仰)　　　　0.32°/转

分辨率(方位)　　　　0.32°/转

有效直径　　　　　　φ11mm

自重　　　　　　　　0.053kg

信息

·如需要在其他部件上固定笼式结构，或网站上没有登载的零部件时，请垂询。

·关于使用笼式结构的光学系统，请来信垂询。

注意

·假如紧固力过大，或各处的紧固力差异过大的话，也许会影响导杆的插入和安装。

·组装时，请别一下子拧紧螺钉。等整体结构组装成形后，顺序逐步均衡紧固各处螺钉。

·假如光学系统过大过长过细的话，支架也许会变形或震动，导致光学系统不稳定。
