西格玛光机C16-SLFH笼式用侧面插入式镜架

西格玛光机C16-SLFH笼式用侧面插入式镜架与固定式镜架一样，也是一款在笼式结构中，支持φ12.7mm透镜或滤光片等光学镜片的零件，其系列适用的标准件镜片规格有：φ12.7、φ25、φ25.4、φ30、φ50.8mm。

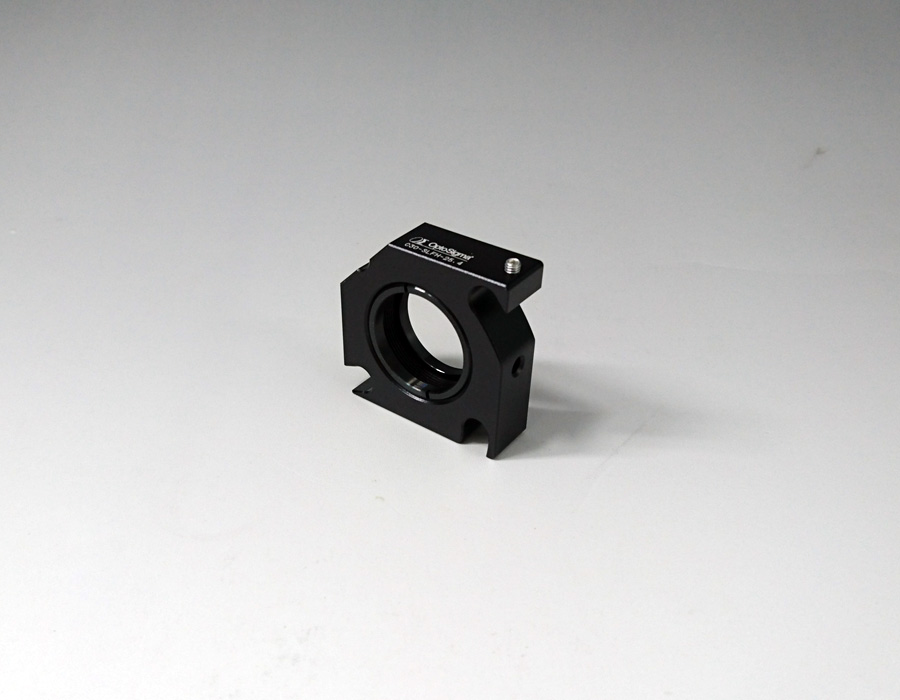

西格玛光机C16-SLFH笼式用侧面插入式镜架

西格玛光机C16-SLFH笼式用侧面插入式镜架，采用嵌入式安装，可直接在笼式结构内调整光路，不但节省了安装调试时间，而且在空间占用上率也非常低，非常适用于小型紧凑光学光路实验的搭建。

主要材料　　　　　　　铝合金

表面处理　　　　　　　黑色氧化

适用元器件外径　　　　φ6mm

导杆直径(间距)　　　　φ4mm （16x16mm）

适用元器件厚度　　　　～3mm

有效直径　　　　　　　φ4.8mm

组装从导杆的　　　　　侧面插入

光学镜片的固定方法　　两侧采用同样的螺纹环，从两侧拧紧固定

自重　　　　　　　　　0.009kg

更多参数>>>芬创商城

注意

·假如紧固力过大，或各处的紧固力差异过大的话，也许会影响导杆的插入和安装。

·组装时，请别一下子拧紧螺钉。等整体结构组装成形后，顺序逐步均衡紧固各处螺钉。

·假如光学系统过大过长过细的话，支架也许会变形或震动，导致光学系统不稳定。
